相关链接
联系方式
  • 通信地址:山西省太原市学院路3号
  • 邮编:030051
  • 电话:0351-3069555
  • 传真:
  • Email:hugh_wang@nuc.edu.cn
当前位置:> 首页 > 最新动态 > 正文
祝贺课题组成员曹宇发表文章于《Polymer Composites》

热烈祝贺本课题组成员曹宇的文章Ultra-Fast Curing of Benzoxazine with Surface Modified Fly Ash-Assisted Microwave: Achieving Excellent Comprehensive Performances发表于《Polymer Composites》。

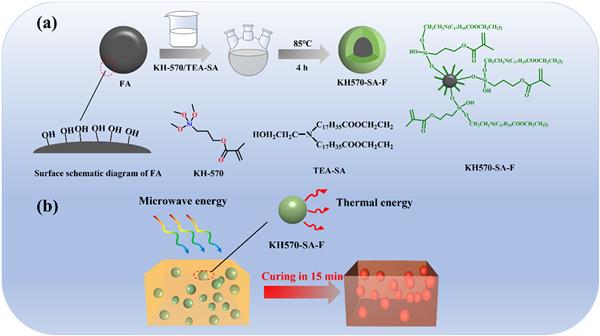

该文章提出了一种利用表面改性粉煤灰的方法,利用微波实现苯并噁嗪的超快速固化。首先,采用KH570和硬脂酸三乙醇胺对粉煤灰进行改性;然后,将改性粉煤灰与苯并噁嗪混合并进行MC。结果表明,该方法的固化时间仅为15 min,明显快于传统的TC工艺(约8 h)。此外,微波固化混合物的弯曲强度、弯曲模量和冲击强度分别达到135.9 MPa、6.71 GPa和18.71 kJ m2,略高于热固化样品的机械性能。此外,与常规TC相比,表面改性粉煤灰辅助微波固化苯并噁嗪的热稳定性没有明显下降。我们使用 FTIR 和 COMSOL Multiphysics 对微波到样品的固化机理和热传递进行了详细研究。结果表明,MC和TC固化样品的化学结构间无明显差异。此外,粉煤灰颗粒表面的温度分布非常均匀和稳定,15 min时温度达到194.2°C,这是苯并噁嗪超快速固化的关键因素。该方法所取得的综合性能的增强,不仅在于表面改性粉煤灰的添加,还得益于样品内部热量的均匀分布。
