盐酸四环素（TTC）是一种具有生物毒性的抗生素，会对生态系统造成严重破坏。近年来，鉴于光催化技术独特的优势，被认为是解决这一问题的一种有效手段。然而，光响应较弱、电荷传导较差及目标物富集能力不强是传统光催化剂普遍存在的问题，严重影响其对目标污染物催化降解性能。为此，本研究设计并制备了一种具有超高BET比表面积（1181.57m²/g）及强光吸收能力的葫芦状中空介孔SiO2颗粒，并将其用于负载Ag/AgBr肖特基结。光电化学表征显示，由于Ag/AgBr肖特基结及氨基修饰葫芦状中空介孔SiO2微粒协同作用，该光催化剂光响应性及界面电荷传导特性均显著提升，并促进·OH活性自由基的有效生成。最终优化后的催化剂（40wt%HSAA）表现出显著增强的TTC催化降解活性（3.79×10^-2min^-1），是商用P25性能的28.3倍，是纯AgBr的 12.8倍。进一步研究表明，该催化剂对于TTC的矿化能力同样得到显著提升，经过90min/150min的光照，约72.04%/81.17%的TTC被矿化，明显高于P25及其它Ag/AgBr基光催化剂的矿化能力，可以有效防止TTC副产物的毒性影响，对于有效解决生态系统中抗生素污染物具有一定研究意义。

该研究被发表在Environmental Science: Nano期刊：https://pubs.rsc.org/en/content/articlelanding/2020/en/d0en00746c/unauth#!divAbstract

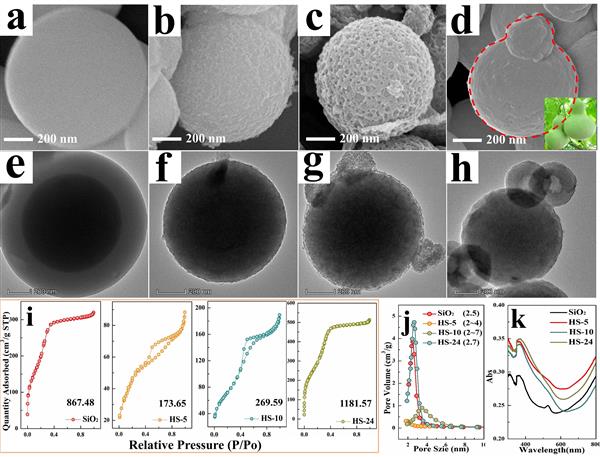

图1. SEM、TEM、氮吸附及ICP分析

图2. TEM、HRTEM及能谱表征

图3. 催化性能

图4. 电化学表征.

图5. 光化学表征.

图6. 活性自由基分析

图7. 催化机理示意图

                                                                      编辑：褚晓姗                  审核：李伟
