南开关英/天工大张拥军教授《Nat. Commun.》:优异综合性能凝胶
2022-11-06 来源:高分子科技
合成高分子水凝胶机械性能差的问题严重阻碍了其应用,为此人们提出了很多改进策略,设计制备了许多高强度水凝胶。这些凝胶的某些指标甚至已大大超过了生物凝胶。但这些凝胶在某些性能得到改进的同时,另一性能往往差强人意。例如双网络水凝胶具有良好的韧性和延展性,但可回复性(resilience)往往较差。此外水凝胶还存在失水和低温结冰的问题。设计合成同时具备高韧性、高延展性、高回弹性、高粘性、抗冻、抗干等性能的综合性能优异的凝胶材料仍是一个巨大挑战。
最近,南开大学关英、天津工业大学张拥军等设计制备了多肽交联的深共晶凝胶。由于引入α-螺旋多肽结构,并用深共晶溶剂取代水为溶剂,因此表现出一系列优异性能,包括:

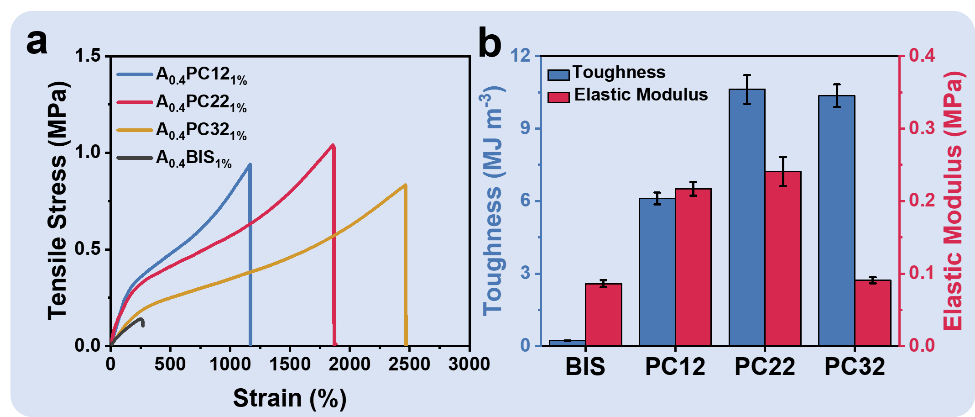

(2)高可回复性(resilience)。由于其其独特的能量耗散机制,与普通增强机制不同,多肽增强凝胶在提高韧性的同时仍能保持高可回复性,其Resilience高达99.1% (100% strain)。
(4)裂纹不敏感。在2.5mm长切口存在条件下断裂伸长率仍达730%。断裂韧性(fracture toughness)高达13,600 Jm?2, 是单网络凝胶最高值。
(5)优异抗冻性能,在-27oC下仍保持柔性。

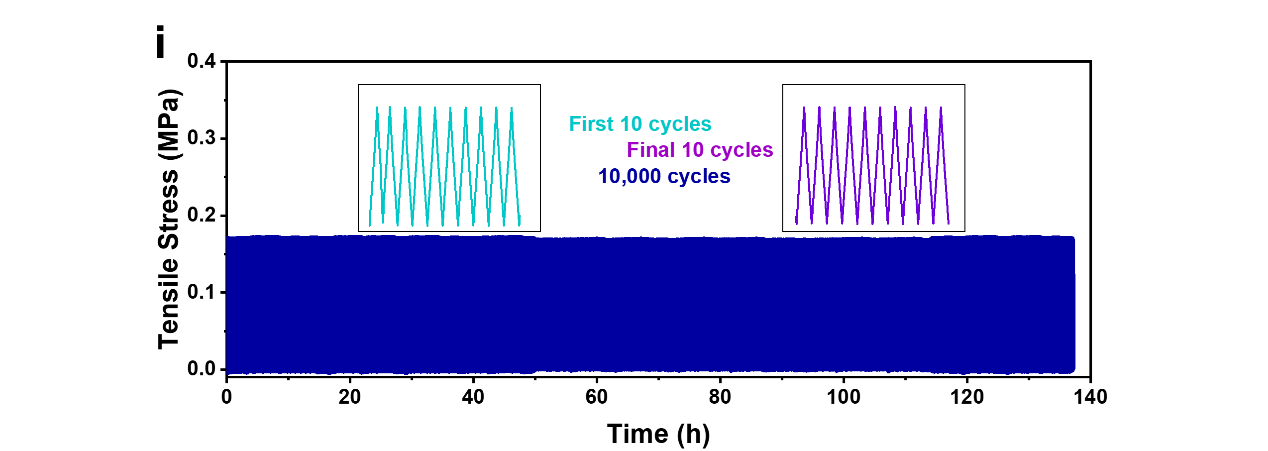

由于凝胶的高回复性和高环境稳定性,该凝胶在进行耗时长达137小时(5.7天)、连续1万次加载-卸载循环拉伸测试中信号高度稳定:
因此用于应变/压力传感信号长期保持高度稳定,并能在-20oC - 80oC的宽温度范围内稳定工作,是高度可靠的应变/压力传感器:
这一工作已于近日在Nature Communications在线发表。第一作者为张岩博士,通讯作者为关英副教授和张拥军教授。
原文链接:https://www.nature.com/articles/s41467-022-34522-z
点击https://rdcu.be/cY0UT可下载原文。
版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
相关新闻
- 南开大学余志林课题组 Angew:活细胞内类病毒感染糖肽组装体增强药物递送 2024-04-27
- 华东理工刘润辉教授课题组 JACS:化疗药物与膜裂解抗肿瘤β-多肽聚合物的协同组合可逆转肿瘤耐药性 2024-04-12
- 南开大学余志林课题组 JACS:基于硫酸酯酶响应多肽组装原位构筑抗肿瘤超分子PROTACs 2024-04-09
- 华南理工黄明俊教授团队 Macromolecules:兼具高透明、高耐热、低膨胀与高韧性的透明聚酰亚胺衬底薄膜 2024-04-11
- 阿尔托大学张航研究员 Adv. Mater.:利用互连双网络增强增韧水凝胶 2024-04-07
- 浙大贾铮研究员、朱书泽研究员 Adv. Mater.:利用非弹性裂纹钝化机制设计具有厘米级内聚断裂长度的高韧性单网络水凝胶 2024-03-16
- 燕大焦体峰、秦志辉/UCLA贺曦敏 AFM:高延展性、低滞后、黏附性TA@MXene-复合有机水凝胶应用于高稳定柔性可穿戴传感器 2024-03-28
