圆偏振有机发光二极管(CP-OLEDs)作为未来三维显示与先进偏振照明系统的核心组件，其发展具有重要意义。如何设计具有高电致发光不对称因子(g_EL)的可编程圆偏振电致发光(CP-EL)材料仍面临重大挑战，尚处于初始探索阶段。

  近日，南京大学成义祥教授通过分子工程策略，选取具有不同二面角构型的聚集诱导发光(AIE)活性手性诱导剂(S-/R-1和S-/R-2)与非手性丙烯酸酯基液晶聚合物(LCP，PyP)，基于分子间手性诱导机制构建了共组装体系(图1)。有趣的是，当AIE活性联萘基手性诱导剂的二面为钝角时，经退火处理后的共组装体S-1-PyP展现出P螺旋结构，产生(+)CPL，而锐角构型(S-2)促进了左旋M -螺旋的形成，S-2-PyP发射(-)CPL信号。随后将对应手性液晶共组装体作为发光层制备成器件，组装体S-2-PyP相较于S-1-PyP可产生信号反转且显著增强的CP-EL发射。其中，(S-/R-2)_0.1-(PyP)_0.9基CP-OLEDs实现了高亮度蓝光CP-EL发射(λ_EL = 480 nm，最大亮度达14860 cd m^-2)，|g_EL|值高达0.18 (图2)。该工作首次揭示了通过LCP共组装薄膜中AIE活性手性诱导剂的立体构型调控可同时实现CP-EL信号方向与强度的动态调节，为开发可编程CP-EL材料提供了重要理论依据。

  该工作以“Programmable Circularly Polarized Electroluminescence Through Stereocontrol of Chiral Liquid-Crystalline Co-Assemblies” 为题发表在《Angew, Chem.Int. Ed.》期刊。该研究得到了国家自然科基金委的支持。

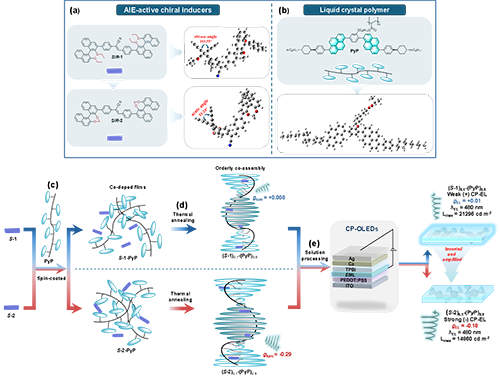

图1. (a) S-/R-1, S-/R-2 和 (b) PyP 的分子结构式；(c) 共掺杂旋涂过程；(d) 手性液晶共组装过程；(e) CP-OLEDs 的制备及器件结构。

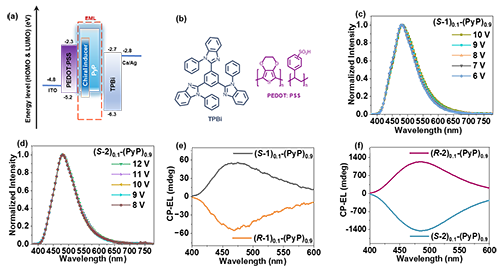

图2. (a) 器件能级图；(b) 功能层结构式；基于(c) (S-/R-1)_0.1-(PyP)_0.9 和(d) (S-/R-2)_0.1-(PyP)_0.9的电致发光光谱; 基于(e) (S-/R-1)_0.1-(PyP)_0.9 和(f) (S-/R-2)_0.1-(PyP)_0.9的CP-EL曲线图。

  原文链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.202515032
