锂离子电池因具有能量密度高，循环寿命长，无记忆效应以及能实现快速充放电等优点，成为近年来新型电源技术研究的热点，特别在高能量和高功率领域备受关注。作为锂离子电池的核心材料之一，隔膜的主要功能是使电池的正、负极分隔开，同时阻止电子的通过。隔膜性能的优劣直接影响着电池内阻，放电容量，使用寿命及其安全性能。

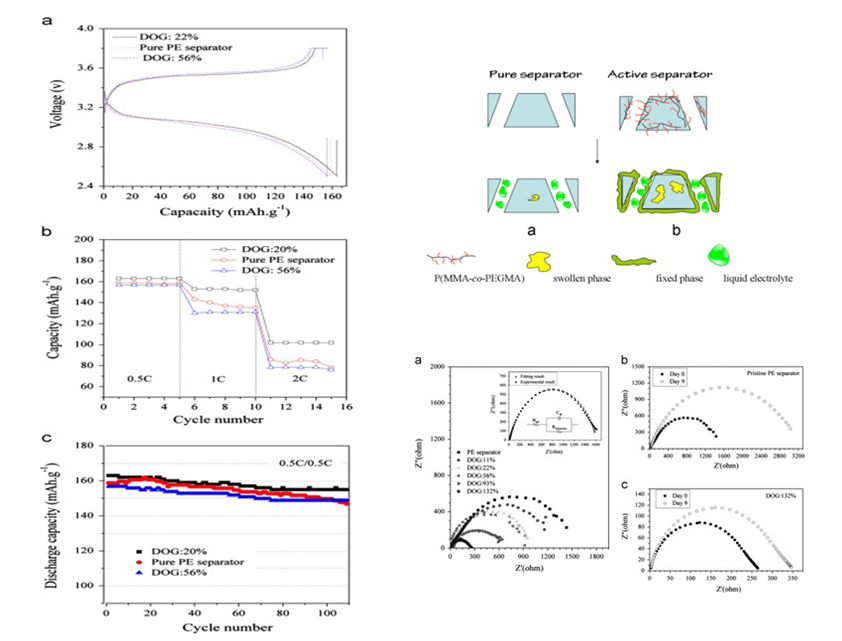

    为实现锂离子电池安全性、大功率充放电性能的突破，朱宝库教授课题组在863计划、国家自然科学基金等课题支持下，采用以多孔骨架膜作支撑体（特别是PVDF基隔膜）、聚醚为凝胶基质主要组分，建立了构建高性能支撑膜及凝胶聚合物电解质的解决方案，并围绕该方案展开了系统性的研究，提出了并制备、验证了“活性”隔膜的概念。其中，采用聚（甲基丙烯酸甲酯-co-聚乙二醇甲基丙烯酸酯）（P(MMA-co-PEGMA)）、含氟共聚物聚（甲基丙烯酸六氟丁酯-co-聚乙二醇甲基丙烯酸酯）P(HFBMA-co-PEGMA)、聚醚侧链型硅氧烷（PDMS-g-（PPO-PEO））等多种改性剂，通过典型的相转化法（NIPS或TIPS）制备了含不同改性剂的PVDF基“活性”骨架膜，发现了各改性剂在“活性”骨架膜的表面富集行为以及在膜内的分子链聚集结构，研究了不同化学组成对“活性”骨架膜结构和结晶性能的影响，并对活化后形成的凝胶电解质体系的离子电导率、电解液的稳定化机理、电化学窗口及组装成电池后的循环性能进行了考察。研究发现，PVDF基“活性”隔膜表现出高离子电导率和保液率，组装而成的锂离子电池也具有良好的充放电容量。目前，研究成果已在Electrochimica Acta、Polymer等国内外期刊发表文章20余篇（Journal of Membrane Science，2011，379：397-402； Electrochimica  Acta，2014，115：317-325； RSC Advances， 2014，4：33713-33719； Electrochimica  Acta，2014，116：413-420等)，同时，与企业合作开始了有关成果应用技术的研发工作。
