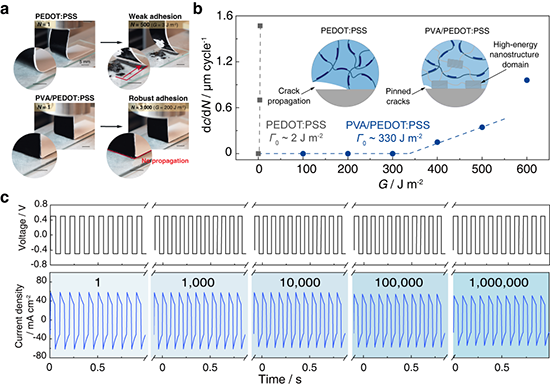

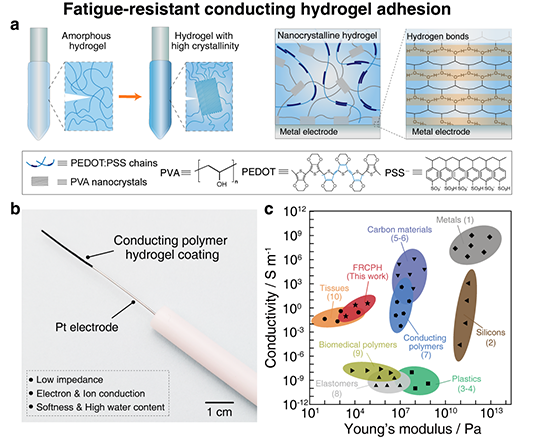

导电聚合物水凝胶（如：PEDOT:PSS水凝胶）因具优异的类生物组织柔性、导电特性和生物相容性等，广泛应用于生物电极涂层，构建力学/电学适配的交互界面，可用于各类生理紊乱和疾病的诊断、预警、以及后续治疗。然而，由于PEDOT:PSS水凝胶存在的本征脆性，在长期电学交互过程，这类水凝胶涂层极易发生疲劳破坏（如裂纹产生或涂层脱落），导致电极功能失效、生物组织损伤（如炎症产生或疤痕形成），极大地限制了它们在实际应用中的可靠性。因此，构建长期稳定高效的导电聚合物水凝胶电极涂层/界面，能有效解决现阶段生物电子领域存在的重大挑战，为新兴植入式生物电子的发展提供技术支持。

  该团队首先在Langendorff灌流的离体大鼠心脏上进行验证，使用这类稳固的导电聚合物类水凝胶涂层的优势：力学适应性界面和低界面阻抗能显著降低心脏起搏电压，能有效避免高电压刺激所引发的组织损伤等副作用；同时，高界面稳定性确保在数万次的电脉冲刺激过程后，水凝胶涂层仍可实现低电压低能耗的心脏起搏。

  论文链接：https://onlinelibrary.wiley.com/doi/epdf/10.1002/adma.202304095

招聘信息

  刘吉副教授及团队简介：刘吉博士于2019年9月加入南方科技大学独立建组，任博士生导师。主要研究领域为软材料的极限性能设计、仿生软材料、界面粘合、软材料3D打印以及功能软材料在组织工程上的应用等。近年来，在Science Advances，Nature Communications，PNAS，Advanced Materials，Advanced Functional Materials等期刊上发表文章60余篇。先后获得国家级青年人才项目(2020)、《麻省理工科技评论》中国区 “35岁以下科技创新35人” (2020)、珠江人才引进高层次人才青年项目(2020)、深圳市海外高层次人才(2020)、日本高分子协会青年学者奖(2017)、玛丽居里学者(2015)等荣誉。
