聚烯烃因其具有良好的化学稳定性、适宜的孔隙率及较低的制造成本成为二次电池引用中最常用的隔膜材料。然而，目前商用聚烯烃隔膜对电解液润湿性差，难以调控电极表面的离子浓度，抗穿刺性能差，无法直接应用于钾金属电池等具有高应用潜力的新型能源器件中。对聚烯烃隔膜的表面进行可控的化学修饰是调控其隔膜-电极界面的有效方式，有望实现聚烯烃隔膜在钾金属电池中的应用。

  近日，武汉理工大学李俊升与刘金平教授团队发展了一种聚烯烃隔膜修饰的新策略。在该策略中，具有不同功能的结构基元，如可赋予隔膜优异离子传导特性的氨基官能团和可为隔膜提供良好刚性的稳定结构框架，被集成于功能化MOF材料中（NM），并通过简单的刮涂法修饰至PP/PE/PP聚烯烃隔膜（PEP）表面。这一修饰策略可设计性强，且可通过现有的隔膜生产工艺进行放大，是理想的面向金属电池应用的隔膜修饰制备方法。

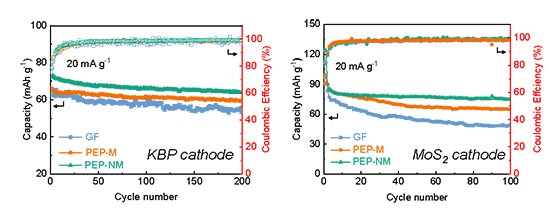

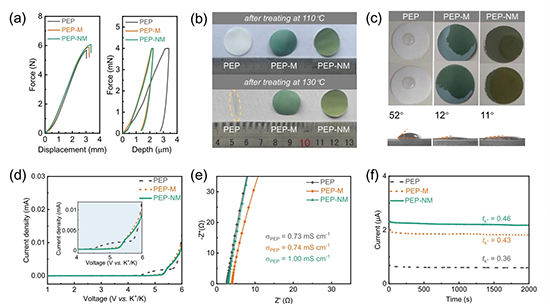

图3 基于不同正极材料和不同隔膜的钾金属电池充放电循环性能。

  论文链接： https://doi.org/10.1002/ange.202306325
