南信大张一洲/扬大庞欢《Adv. Funct. Mater.》：3D打印MXene基铁电聚合物改善锌离子电池性能
2023-09-21 来源：高分子科技
近期，南信大张一洲教授团队&扬大庞欢教授团队通过调控3D打印过程实现MXene基PVDF聚合物链从α相到β相的转变，从而提高PVDF薄膜的铁电性能（图1）。这种保护层可以控制锌离子的浓度分布，使锌枝晶均匀生长。因此，使用此类负极（PVDF-MXene-Zn）的锌对称电池在 1.0 mA cm?2、1.0 mAh cm?2 下表现出可逆镀锌/剥离，具有较低的过电位，在1.0 mAh cm?2 电流密度下稳定循环超过 4200 小时，并且具有较高倍率性能，最高电流密度为 10 mA cm?2（图2）。当使用MnO2和活性炭作为正极活性材料时，所得的Zn-MnO2电池和锌离子电容器表现出优异的循环稳定性（图3）。本研究提出的方法为保护锌阳极提供了一种新策略，促进了锌离子电池的实际应用。该工作以“3D Printing of MXene-Enhanced Ferroelectric Polymer for Ultrastable Zinc Anodes”为题发表在《Adv. Funct. Mater.》上（Adv. Funct. Mater. 2023, 2305550），文章第一作者是南京信息工程大学的朱国银博士。

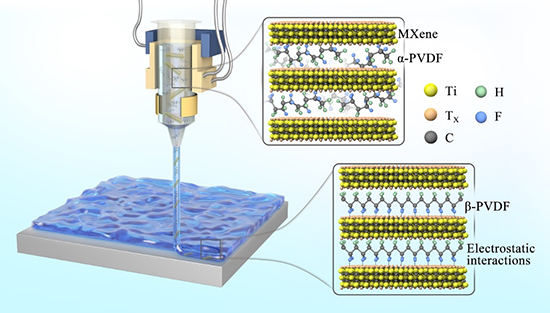

图1. 3D打印技术构建PVDF-MXene人工保护层

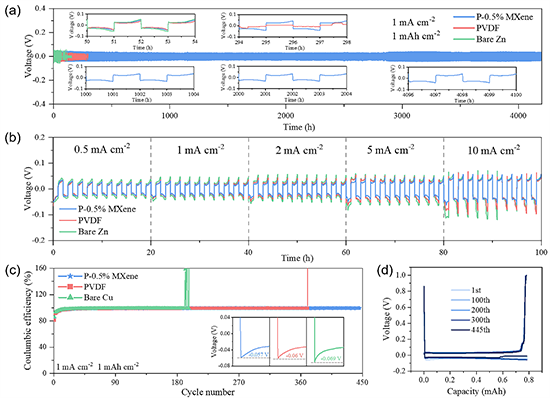

图2. 锌对称电池和锌铜电池性能测试

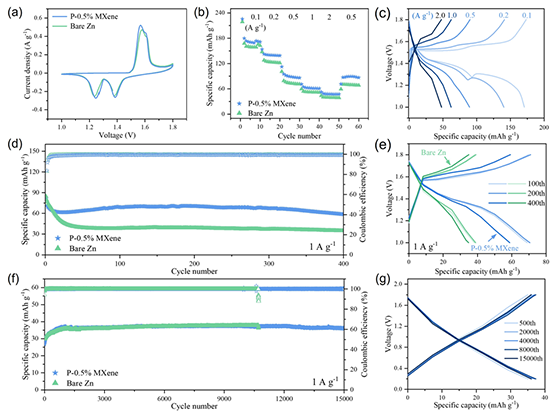

图3.锌-二氧化锰全电池和锌离子电容器测试
原文链接：https://doi.org/10.1002/adfm.202305550
版权与免责声明：中国聚合物网原创文章。刊物或媒体如需转载，请联系邮箱：info@polymer.cn，并请注明出处。
（责任编辑：xu）
相关新闻
- 福建物构所吴立新/翁子骧团队 Mater. Today：具有优异抗撕裂性能的光固化3D打印弹性体 2025-12-12
- 昆士兰大学乔瑞瑞教授团队 AFM：液态金属纳米颗粒赋能高分辨水凝胶3D打印 2025-12-01
- 中山大学陈文多课题组 AM：基于前端聚合无支撑3D打印可回收高性能CFRP材料 2025-11-15
- 南开大学梁嘉杰、岳钊/中科大朱银波团队《Nat. Commun.》: 强度突破1 GPa！仿生高强韧MXene纤维 2025-11-03
- 湖南大学刘松教授团队 AFM：MXene-热致变色混合薄膜实现无干扰压力-温度双模传感 - 引领可穿戴医疗新潮流 2025-10-03
- 西工大杜乘风团队 AFM：MXene调控实现PEEK复合材料超低摩擦与高强度协同 2025-09-24
- 华科大周华民教授、刘洋教授团队 Nat. Mater.: 高熵高储能铁电聚合物 2025-04-12
