科学家研发新蛋白可连接纤维和基体树脂
2015-12-03 来源：中国聚合物网
SP Nano Ltd(以色列，雅夫内城)报道了它已经研发出了SP1，这是一种耐热蛋白，最初是从白杨树中分离克隆出来，现在已经可以用发酵的方式大量生产了。其转基因变体与碳纳米管紧紧粘合形成一种被称为稳定的SP1/CNT复合物；这抑制了碳纳米管的聚合和凝块，同时满足了它和树脂基体的均匀混合。SP Nano已经验证了当与质量分数小于1%的环氧胶混合时，SP1/CNT至少可以使剥离强度，耐冲击性和韧性提高50倍。当SP1/CNT与环氧树脂胶混合，观察到撕裂韧性有更大的改善。

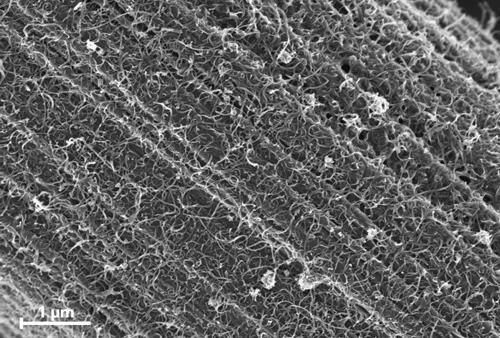

而且，SP Nano 已经证实了SP1/CNT可以被用作像胶水一样的涂层来干燥碳纤维在载荷为0.3-0.4%时。SP Nano用酚醛树脂法通过湿法和压蒸法测试了这种材料，并将得到的结果与没有SP1/CNT涂层的碳纤维与酚醛树脂的混合实验进行比较，结果显示SP1/CNT混合物的层间的剪切强度比没有混入SP1/CNT的材料高47%，通过厚度拉伸强度测试说明混有SP1/CNT的复合物增加了176%。SP Nano 声明性能的改善是由于在碳纤维表面存在碳纳米管，这可构建一个高密度的网状结构，从而连接了纤维与树脂基体。
SP Nano 的首席执行官Eyal Shpilberg说：“他们正在评估SP1的使用情况。而且早期的分析表明了SP1/CNT与酚醛树脂的混合物有很大的潜在优势，另外，公司也正致力于能与环氧兼容的SP1/CNT的合成路径。他也指出其他的应用是与玻璃纤维的混合涂层，仅仅的浓度就创造高产率。Shpilberg说，这将对电子应用提供EMI防护是很有价值的。SP1/CNT在载荷大约为1.2%是也可以作为粘结剂使用。SP Nano 也报道了它正在与一些原始制造商合作，为了能更进一步的评估SP1/CNT复合物结构的性能。
Shpilberg说：“SP Nano 目前正在售卖装有含碳纳米管的SP1蛋白的集装盒。那时消费者将氮气将这种材料与他们的材料混合的责任。 Shpilberg指出这种用SP1/CNT去干燥纤维的涂层技术是标准的以及大范围可行的。
版权与免责声明：本网页的内容由中国聚合物网收集互联网上发布的信息整理获得。目的在于传递信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn。未经本网同意不得全文转载、摘编或利用其它方式使用上述作品。
（责任编辑：xu）
相关新闻
- 南工大材料学院：低渗流阈值PVDF/MWCNT复合材料的导电、流变及机械性能研究 2024-04-24
- 华南理工大学孙大文院士团队 CEJ：双重生物激励的柔性光热共晶凝胶用于被动式界面抗冻 2024-04-16
- 上海工程技术大学宋仕强团队 JMCA：糖塑法辅助制备的具有优异触觉感知功能的中空PDMS可穿戴织物 2024-03-13
- 四川大学王玉忠院士团队 Angew：集催化氧化和产物原位分离为一体的环氧树脂回收方法 2024-04-29
- 大连理工大学蹇锡高院士团队引领界面层设计革新 - 创新技术助力高温环境下的CFRP性能提升 2024-04-22
- 西安交大张彦峰教授团队 AFM：基于双重动态共价键的自修复红外透过材料 2024-02-15
