同济大学杜艾、周斌团队 JMCA:聚酰亚胺气凝胶3D打印 - 用于隔热、透气和吸光的协同管理
2023-10-15 来源:高分子科技
运用3D打印技术来灵活构建特殊的结构或性能是实现气凝胶应用的重要手段,然而在气凝胶的3D打印中,研究学者普遍采用流变改性剂或紫外光固化剂等对打印墨水进行流变学调控或快速光固化。虽然这些策略能够很好地保证打印过程中的结构保真,但也不可避免地插入了异质成分或结构,从而对气凝胶原始的结构或性能有一定的负面影响。因此,实现气凝胶结构或性能高保真的3D打印仍然存在挑战。

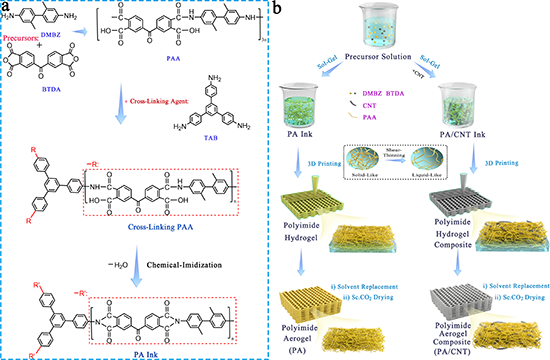

图1 聚酰亚胺气凝胶基墨水合成化学及3D打印路线

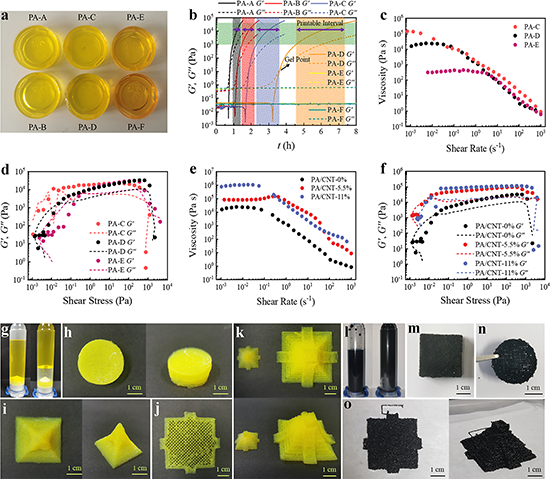

图2 聚酰亚胺气凝胶基墨水流变学及3D打印
图3 3D打印聚酰亚胺气凝胶的物理特性

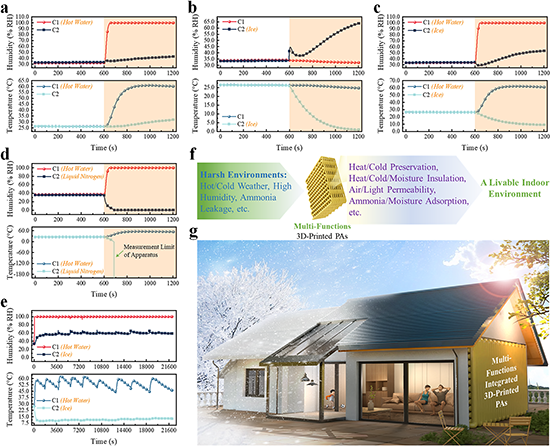

图4 3D打印聚酰亚胺气凝胶的多功能集成建筑应用探索

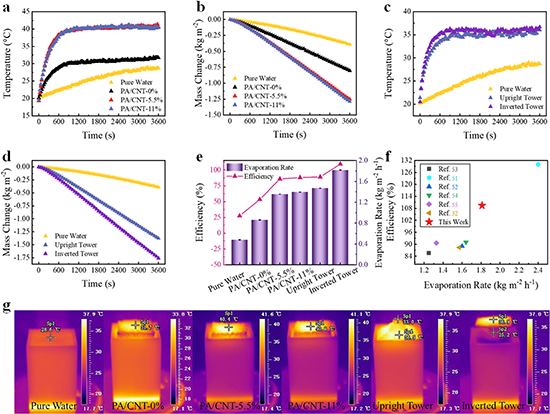

图5 3D打印聚酰亚胺气凝胶的太阳能水蒸发应用探索

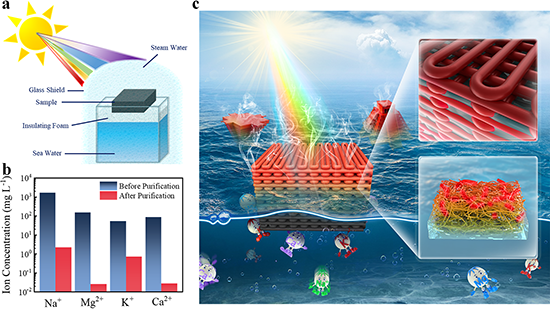

图6 3D打印聚酰亚胺气凝胶的太阳能海水净化探索
该工作以“Direct 3D print polyimide aerogels for synergy management of thermal insulation, gas permeability and light absorption”为题发表在《J. Mater. Chem. A》期刊上(DOI: 10.1039/d3ta02928j)。文章通讯作者是同济大学物理科学与工程学院杜艾教授和周斌教授,共同第一作者是杨建明博士和卢贾璐博士后,课题组习爽博士、汪宏强博士、韩东晓博士、范才德硕士、沈军教授、张志华副教授也做出了突出贡献。本研究工作得到了国家重点研发计划“纳米科技”重点专项(2017YFA0204600),和国家自然科学基金(11874284)的资助和支持。
原文链接:https://doi.org/10.1039/D3TA02928J
版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
相关新闻
- 北京化工大学汪晓东教授团队 Nano-Micro Lett.: 碳化聚酰亚胺/凯夫拉纤维/氧化石墨烯@ZIF-67双向复合气凝胶封装相变材料实现多重能量转换与电磁屏蔽 2025-04-28
- 华南理工大学陶劲松 CEJ: 性能类似芳纶纸的纤维素/PI高强耐热绝缘纸 2025-03-06
- 江西理工大学张思钊课题组 AFM:耐极端环境聚酰亚胺气凝胶 2025-02-28
- 哈工大冷劲松教授团队 Carbon:模板法制备基于邻苯二甲腈树脂的可重构热防护形状记忆气凝胶 2025-05-23
- 东华大学熊佳庆/周欣然 Adv. Mater.:光热响应气凝胶-水凝胶二元仿生体系实现全天候水伏发电 2025-05-21
- 华南理工大学郭建华教授团队 AFM:可多层组装泡孔结构的聚乙烯醇/碳复合气凝胶实现宽带微波噪声双吸收和水下形状记忆效应 2025-05-14
- 加州理工学院高伟教授课题组与合作者 Science:基于声波驱动的活体深部精准3D打印技术 2025-05-09
