大连理工大学孙吉宁教授、张磊副教授 Addit. Manuf.: 通过微结构丝材堆叠直接3D打印功能性表面
2023-12-24 来源:高分子科技
3D打印技术可克服传统减材制造工艺对于复杂几何轮廓加工的限制,可实现复杂几何构件一体化成型制造。然而,高性能产品不仅需要合理的结构设计,还需要特定的表面微结构,以实现抗污染、抗腐蚀、减阻等先进功能。目前,熔融沉积成型(FDM)打印产品通常需要采取复杂的后处理操作在产品表面制备微结构赋予产品先进功能,这极大地影响制造效率以及产品加工精度。因此,FDM技术亟待解决产品与微结构表面同步制造的挑战。

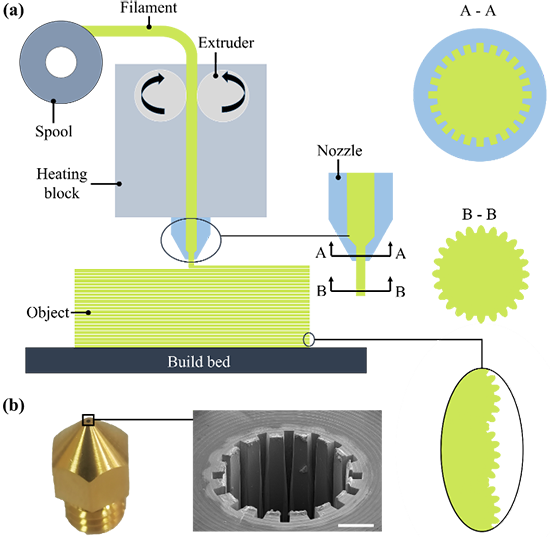

图1 FDM打印微结构表面示意图。

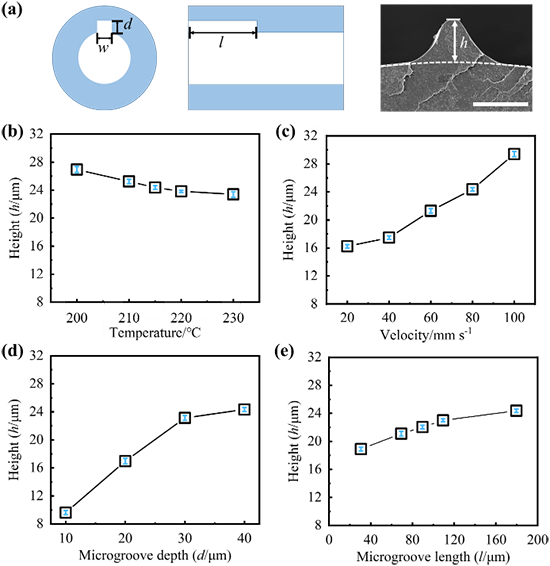

图2 打印参数和微沟槽尺寸对微结构高度的影响。
图3 微沟槽形状对挤出丝材表面微结构的影响。

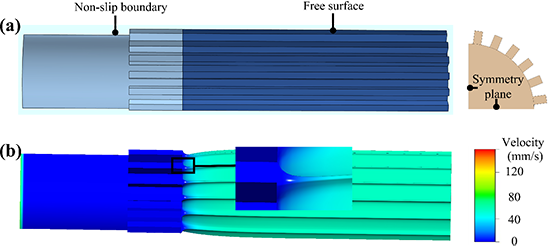

图4 有限元分析几何模型和边界条件。

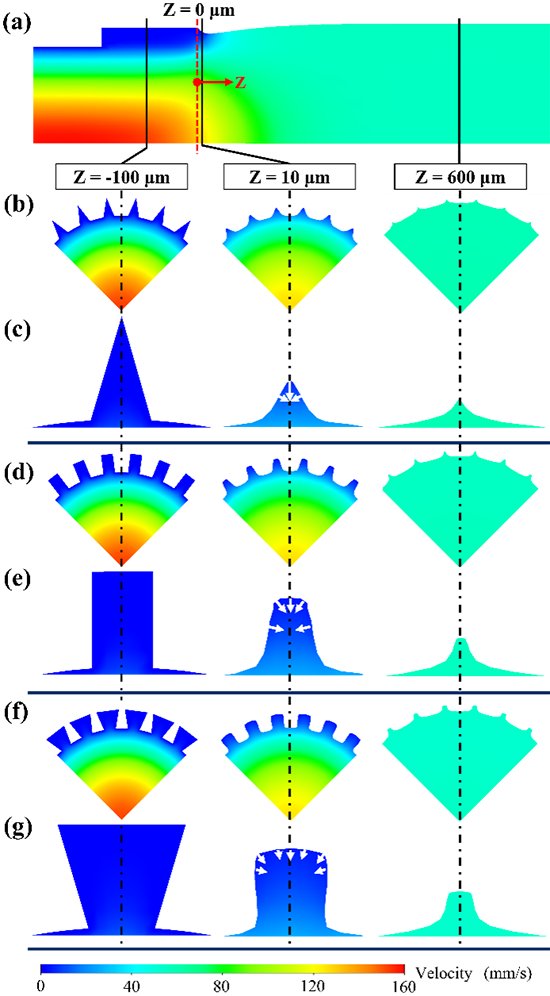

图5 微结构演变过程分析。
图6 不同材料的兼容性

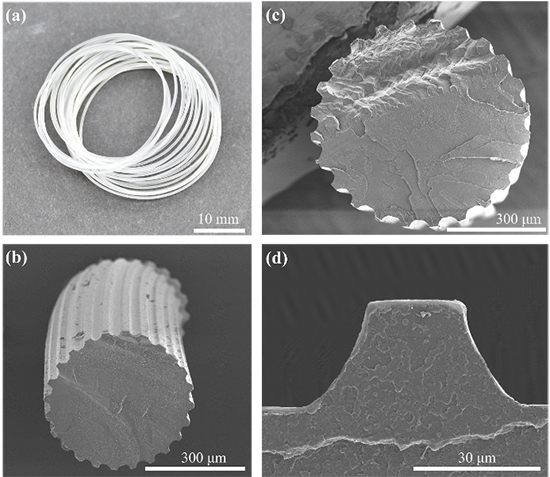

图7 微结构丝材形貌。
图8 FDM打印微结构表面形貌

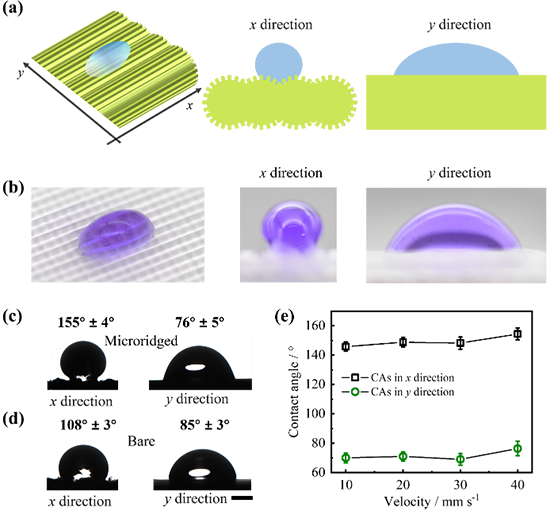

图9 微结构表面润湿性。
先进表面制造团队(ASM Lab)围绕重大装备核心零部件的表面功能化与界面力学调控等主要科学问题,利用超精密加工、聚焦离子束加工、飞秒激光加工、化学接枝改性、离子注入改性、噬箘体展示等技术手段,在原子及近原子尺度对材料表面的物理结构与化学组分进行按需调控,从而赋予装备表面拒液性、防覆冰、耐磨损、耐腐蚀、抗生物附着、光电磁通导等先进物理化学特性。依托已有平台,课题组已获得多项标志性研究成果,其中包含微织构减阻表面制造技术、拒液耐污表面制造技术、高导电碳毡电极加工制造技术、特异性分子检测光纤制造技术等,以上成果有望应用于机械减摩、油气运输、液流储能、风力发电、分子诊断等先进技术领域。
课题组主页:http://team.dlut.edu.cn/ASM_Lab/zh_CN/index.htm
文章链接:https://doi.org/10.1016/j.addma.2023.103900
版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
相关新闻
- 香港理工易洁伦 Macromol. Mater. Eng. : 3D打印负泊松比结构于增生性疤痕治疗的应用 2022-01-28
- 中科院化学所苏允兰副研究员和中科院重庆研究院高霞助理研究员综述:熔融沉积成型加工的结晶性聚合物结构与性能 2020-09-30
- 北林彭锋教授团队 Adv. Mater.:基于可食用魔芋多糖制备3D打印室温磷光材料 2024-04-26
- 河工大孟垂舟/北理工沈国震/山大李阳 Adv. Fiber Mater.:电子皮肤-具有供电功能的纳米纤维基可穿戴多功能传感系统 2024-04-16
- 深圳先进院阮长顺、哈工大韩振宇 Nat. Commun.:变纤维直径3D打印技术为梯度仿生结构构建提供新策略 2024-04-12
- 中大吴进/南工霍峰蔚/川大张晟 AFM:一种基于水凝胶微结构的透气、可拉伸和自校准的多模态电子皮肤及无线穿戴式应用 2024-04-21
- 南理工王杰平、易文斌、赵子杰等 Angew:基于离子交换水凝胶的微结构铜增材制造 2024-04-07
